Pasif Harmonik Filtre-Seri
Pasif Harmonik Filtre – Seri
LCL-Matrix filtre altı darbeli güç konvertörlerinden dolayı oluşan 5. ve 7. akım harmoniklerini dolayısıyla sistemdeki toplam akım harmoniği değerini düşüren filtrelerdir. LCL filtreler ile akım ve gerilim dalga şeklinde oluşan mikro kesintiler engellenir, makinenizin kullanım ömrü artar, enerji kalitesi artar, güç faktörü değerini yükseltir, toplam akım harmonik değerini %10’un altına düşürmeyi garanti eder. Çoğu zaman motor sürücüleri üzerinde “with filters” yazılıdır. Burdaki filtre EMI filtresi olup harmonikler üzerine etkisi yoktur.

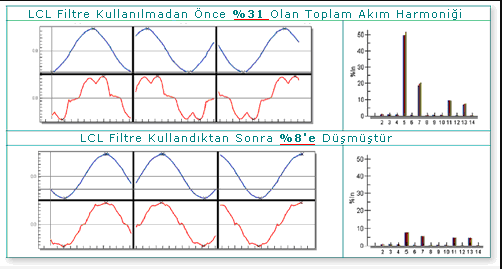

Aşağıdaki şekilde görüldüğü LCL filtre kullanılmadan önce ve kullanıldıktan sistem analizi yapılmıştır. Filtre kullanılmadan önce %50’lerde olan 7.harmonik değeri ,%25’lerde olan 5. harmonik değeri ve %31 olan toplam harmonik bozunum filtre kullanımından sonra %10’ların altına düşmüştür.
