Pasif Harmonik Filtre-Paralel

Sistemdeki harmoniklerin varlığı ve detaylı incelenmesi kalite analizörleri ile kolayca yapılabilmektedir.

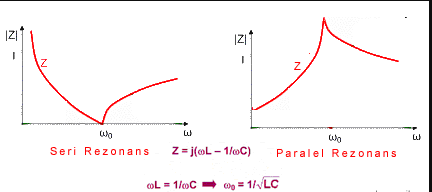

Endüstri tesislerinde kompanzasyonla birlikte görülebilecek problem paralel rezonans olayıdır. Paralel rezonans durumunda,trafos siteminin empedansı ile kompanzasyon amaçlı kullanılan kondansatör grupları arasında devrenin şebekeden çekeceği akım azalır. Böyle bir durumda, endüktans ve kapasitelerde dolaşan akım büyük değerlere ulaşır. Rezonansların oluşması, sistemde arıza ve hasarlar meydana getirir.
Pasif filtre kondansatör ile reaktörün seri bağlanması sonucu elde edilen temel olarak rezonans durumunu engelleyen filtredir. Sistemde kurulu olan kompanzasyon sistemi

Odaklanmamış filtrede denilen detuned filtreler güç faktörü düzeltilmesi için çıplak kondansatör kullanılan sistemlerde rezonans durumunu engellemek için tesis edilir. Aynı zamanda harmonik akımlardan kaynaklanan kondansatör üzerindeki yüklenmeyi de engeller.
Odaklanmış filtrede denilen tuned filtreler ise belli bir yüklenme sonucu oluşmuş harmonik akımlarının çoğunu filtrelerler.
